重磅！機(jī)制砂推廣應(yīng)用取得“根本性”突破！

      結(jié)構(gòu)性混凝土建筑物的支撐骨架，承擔(dān)了結(jié)構(gòu)的荷載作用，如柱、梁、樓板、部分混凝土墻等。而砂石骨料又是結(jié)構(gòu)混凝土的“骨架”。

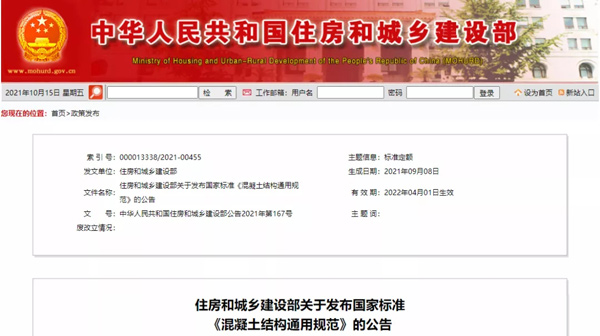

      近日，住房和城鄉(xiāng)建設(shè)部發(fā)布強(qiáng)制性國(guó)家標(biāo)準(zhǔn)《混凝土結(jié)構(gòu)通用規(guī)范》，其中對(duì)于結(jié)構(gòu)混凝土用砂石料做出了強(qiáng)制性的規(guī)定，比如砂子的堅(jiān)固性、含泥量和泥塊含量、氯離子等指標(biāo)。這是砂石料的硬性指標(biāo)，務(wù)必引起各方高度重視！

      特別值得注意的是，該標(biāo)準(zhǔn)將提出了機(jī)制砂的應(yīng)用技術(shù)要求，這表明，國(guó)家已經(jīng)從最高等級(jí)的“強(qiáng)制性國(guó)家標(biāo)準(zhǔn)”中肯定了機(jī)制砂的應(yīng)用。這對(duì)砂石行業(yè)發(fā)展和機(jī)制砂的應(yīng)用具有重要意義！

      長(zhǎng)期以來(lái)，機(jī)制砂在工程應(yīng)用中“不受待見(jiàn)”，不僅僅是因?yàn)樵缙诋a(chǎn)品質(zhì)量參差不齊，更重要的是因?yàn)閲?guó)家工程建設(shè)的初始設(shè)計(jì)方面普遍延續(xù)的是應(yīng)用天然河砂的要求。住建部發(fā)布的強(qiáng)制性國(guó)家標(biāo)準(zhǔn)規(guī)范將機(jī)制砂列入，意義重大，意味著機(jī)制砂在建筑工程的設(shè)計(jì)階段就會(huì)被考慮進(jìn)去，從“根本上”解決了機(jī)制砂在各類(lèi)工程建設(shè)領(lǐng)域的推廣應(yīng)用，是“根本性”突破！

      據(jù)中國(guó)砂石協(xié)會(huì)了解，《混凝土結(jié)構(gòu)通用規(guī)范》是住房和城鄉(xiāng)建設(shè)部落實(shí)國(guó)家標(biāo)準(zhǔn)化工作改革方案，針對(duì)工程建設(shè)標(biāo)準(zhǔn)體制改革而設(shè)立的首批38本全文強(qiáng)制性規(guī)范之一。國(guó)家《混凝土結(jié)構(gòu)通用規(guī)范》編號(hào)為GB 55008-2021，自2022年4月1日起實(shí)施。

      規(guī)范為強(qiáng)制性工程建設(shè)規(guī)范，全部條文必須嚴(yán)格執(zhí)行

      現(xiàn)行工程建設(shè)標(biāo)準(zhǔn)相關(guān)強(qiáng)制性條文同時(shí)廢止

      現(xiàn)行工程建設(shè)標(biāo)準(zhǔn)中有關(guān)規(guī)定與本規(guī)范不一致的，以本規(guī)范的規(guī)定為準(zhǔn)。標(biāo)準(zhǔn)的發(fā)布，對(duì)我國(guó)砂石料質(zhì)量提升，推動(dòng)建筑質(zhì)量安全提升具有重要意義！

      文件關(guān)于“結(jié)構(gòu)混凝土用砂石”規(guī)定如下↓↓↓

      3.1.2章節(jié)規(guī)定了結(jié)構(gòu)混凝土用砂的相關(guān)指標(biāo)

      1、砂的堅(jiān)固性指標(biāo)不應(yīng)大于10%；對(duì)于有抗?jié)B、抗凍、抗腐蝕、耐磨或其他特殊要求的混凝土，砂的含泥量和泥塊含量分別不應(yīng)大于3.0%和1.0%，堅(jiān)固性指標(biāo)不應(yīng)大于8%；高強(qiáng)混凝土用砂的含泥量和泥塊含量分別不應(yīng)大于2.0%和0.5%；機(jī)制砂應(yīng)按石粉的亞甲藍(lán)值指標(biāo)和石粉的流動(dòng)比指標(biāo)控制石粉含量。

      2、混凝土結(jié)構(gòu)用海砂必須經(jīng)過(guò)凈化處理。

      3、鋼筋混凝土用砂的氯離子含量不應(yīng)大于0.03%，預(yù)應(yīng)力混凝王用砂的氯離子含量不應(yīng)大于 0.01%。

      3.1.3章節(jié)規(guī)定了結(jié)構(gòu)混凝土用粗骨料的相關(guān)指標(biāo)

      結(jié)構(gòu)混凝土用粗骨料的堅(jiān)固性指標(biāo)不應(yīng)大于 12%；對(duì)于有抗?jié)B、抗凍、抗腐蝕、耐磨或其他特殊要求的混凝土，粗骨料中含泥量和泥塊含量分別不應(yīng)大于1.0%和0.5%，堅(jiān)固性指標(biāo)不應(yīng)大于8%；高強(qiáng)混凝土用粗骨料的含泥量和泥塊含量分別不應(yīng)大于0.5%和0.2%。

      標(biāo)準(zhǔn)還規(guī)定了水泥和外加劑等的相關(guān)指標(biāo)

      3.1.1 結(jié)構(gòu)混凝土用水泥主要控制指標(biāo)應(yīng)包括凝結(jié)時(shí)間、安定性、膠砂強(qiáng)度和氯離子含量。水泥中使用的混合材品種和摻量應(yīng)在出廠(chǎng)文件中明示。

      3.1.4 結(jié)構(gòu)混凝土用外加劑應(yīng)符合下列規(guī)定：1、含有六價(jià)鉻、亞硝酸鹽和硫氰酸鹽成分的混凝土外加劑，不應(yīng)用于飲水工程中建成后與飲用水直接接觸的混凝土。2、含有強(qiáng)電解質(zhì)無(wú)機(jī)鹽的早強(qiáng)型普通減水劑、早強(qiáng)劑、防凍劑和防水劑，嚴(yán)禁用于下列混凝土結(jié)構(gòu)：1)與鍍鋅鋼材或鋁材相接觸部位的混凝土結(jié)構(gòu)；2)有外露鋼筋、預(yù)埋件而無(wú)防護(hù)措施的混凝土結(jié)構(gòu)；3)使用直流電源的混凝土結(jié)構(gòu)；4)距離高壓直流電源 100m 以?xún)?nèi)的混凝土結(jié)構(gòu)。3、含有氯鹽的早強(qiáng)型普通減水劑、早強(qiáng)劑、防水劑和氯鹽類(lèi)防凍劑，不應(yīng)用于預(yù)應(yīng)力混凝土、鋼筋混凝土和鋼纖維混凝土結(jié)構(gòu)。4、含有硝酸銨、碳酸銨的早強(qiáng)型普通減水劑、早強(qiáng)劑和含有硝酸銨、碳酸銨、尿素的防凍劑，不應(yīng)用于民用建筑工程。5、含有亞硝酸鹽、碳酸鹽的早強(qiáng)型普通減水劑、早強(qiáng)劑、防凍劑和含有硝酸鹽的阻銹劑，不應(yīng)用于預(yù)應(yīng)力混凝土結(jié)構(gòu)。

      3.1.5 混凝土拌合用水應(yīng)控制pH，硫酸根離子含量、氯離子含量、不溶物含量、可溶物含量;當(dāng)混凝土骨料具有堿活性時(shí)，還應(yīng)控制堿含量；地表水、地下水、再生水在首次使用前應(yīng)檢測(cè)放射性。

      3.1.6 結(jié)構(gòu)混凝土配合比設(shè)計(jì)應(yīng)按照混凝土的力學(xué)性能、工作性能和耐久性要求確定各組成材料的種類(lèi)、性能及用量要求。當(dāng)混凝土用砂的氯離子含量大于0.003%時(shí)，水泥的氯離子含量不應(yīng)大于0.025%，拌合用水的氯離子含量不應(yīng)大于 250mg/L。

      3.1.7 結(jié)構(gòu)混凝土采用的骨料具有堿活性及潛在堿活性時(shí)，應(yīng)采取措施抑制堿骨料反應(yīng)，并應(yīng)驗(yàn)證抑制措施的有效性。

      3.1.8 結(jié)構(gòu)混凝土中水溶性氯離子最大含量不應(yīng)超過(guò)表 3.1.8的規(guī)定值。計(jì)算水溶性氯離子最大含量時(shí)，輔助膠凝材料的量不應(yīng)大于硅酸鹽水泥的量。

      《混凝土結(jié)構(gòu)通用規(guī)范》為強(qiáng)制性國(guó)家標(biāo)準(zhǔn)，在執(zhí)行過(guò)程中具有強(qiáng)制性，現(xiàn)行標(biāo)準(zhǔn)必須與其保持一致！標(biāo)準(zhǔn)中對(duì)機(jī)制砂、海砂、粗骨料等的技術(shù)要求具有重要意義，將促進(jìn)從砂石產(chǎn)品的角度，推動(dòng)砂石行業(yè)高質(zhì)量發(fā)展，特別是機(jī)制砂石產(chǎn)業(yè)的發(fā)展！
